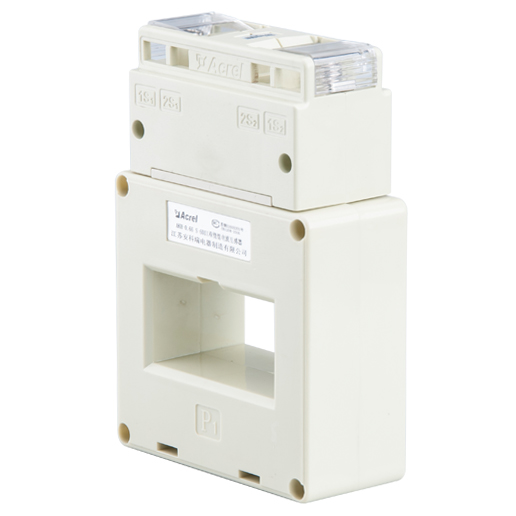

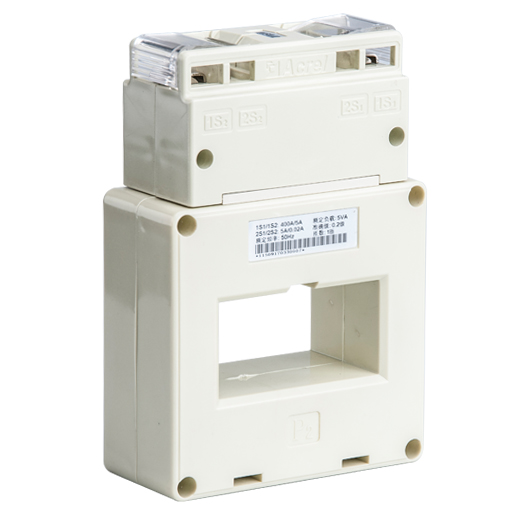

AKH-0.66S系列双绕组型电流互感器

•
•
•

• 产品简介

  功能：

  该系列互感器具有两个二次绕组，其一(1S1、1S2）用于电流表指示，额定电流为交流5A或交流1A，其二（2S1、2S2）用于远传遥测，可与ARTU-M32遥测单元或ARD3电动机保护器配套使用，额定电流为交流20mA；双绕组电流互感器的线性可至8倍，且电流在8倍时，也能保证双绕组电流互感器的误差在0.2-0.5%。



  应用范围：

  用于电动机保护回路



  订货范例：

  具体型号：AKH-0.66/S S-40I 500/5A/20mA

  技术要求：额定电流比500A/5A/20mA；准确级0.5/0.2级；穿心匝数1匝；内孔径φ40mm。

  通讯协议：无

  辅助电源：无




• 技术参数

  AKH-0.66S系统监控用电流互感器

  规格	额定电流比(A)	准确级及相应额定负荷(VA)			穿心匝数(匝)	母排规格(mm)/根数	电缆最大外径(mm)	安装方式
  		0.2/0.2级	0.5/0.2级	1/0.2级
  S-30I	5/5(1)/0.02			2.5/0.02	15	/	φ22	F
  	10/5(1)/0.02			2.5/0.02	8
  	15/5(1)/0.02			2.5/0.02	5
  	20/5(1)/0.02			2.5/0.02	4
  	25-30/5(1)/0.02			2.5/0.02	3
  	40-60/5(1)/0.02			2.5/0.02	2
  	75-100/5(1)/0.02			2.5/0.02	1	30×10/1		B,F
  	150/5(1)/0.02		2.5/0.02		1
  	200/5(1)/0.02		5.0/0.02		1
  S-40I	200/5(1)/0.02		5.0/0.02		1	40×10/1	φ30	C,F
  	250-400/5(1)/0.02		5.0/0.02		1
  	500-600/5(1)/0.02		10/0.02		1
  S-50Ⅱ	600-800/5(1)/0.02		10/0.02		1	50×10/ 1-2	/	B
  	1000/5(1)/0.02	15/0.02			1
  	1200-1250/5(1)/0.02	20/0.02			1
  S-60Ⅱ	300-400/5(1)/0.02		5.0/0.02		1	60×10/ 1-2	/	C
  	500-800/5(1)/0.02		10/0.02		1
  	1000-1250/5(1)/0.02	10/0.02			1
  	1500-2000/5(1)/0.02	20/0.02			1
  S-80Ⅱ	600-800/5(1)/0.02		10/0.02		1	80×10/ 1-2	/
  	1000-1250/5(1)/0.02	10/0.02			1
  	1500-2000/5(1)/0.02	20/0.02			1
  	2500-3000/5(1)/0.02	30/0.02			1
  S-100Ⅱ	1000-1250/5(1)/0.02	10/0.02			1	100×10/ 1-3	/	D
  	1500-2000/5(1)/0.02	20/0.02			1
  	2500-3000/5(1)/0.02	30/0.02			1
  	4000/5(1)/0.02	30/0.02			1
  S-120Ⅱ	2000/5(1)/0.02	20/0.02			1	120×10/ 1-3	/
  	2500-3000/5(1)/0.02	30/0.02			1
  	4000-5000/5(1)/0.02	30/0.02			1
  S-200Ⅱ	2000/5(1)/0.02	20/0.02			1	100×10/ 2-6	/
  	2500-3000/5(1)/0.02	30/0.02			1
  	4000-6300/5(1)/0.02	30/0.02			1




• 外形尺寸

  AKH-0.66S系统监控用电流互感器

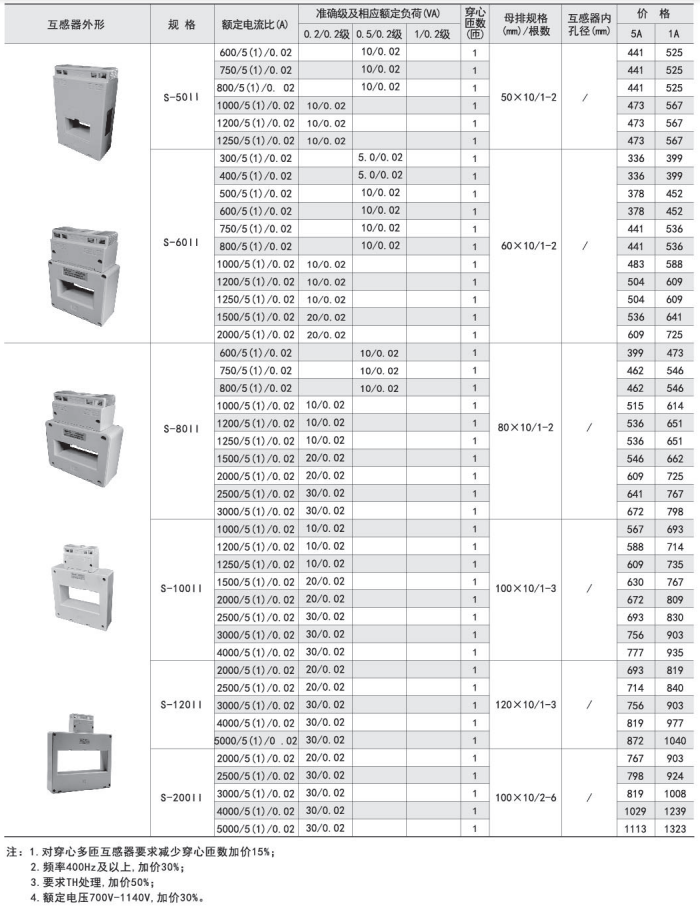

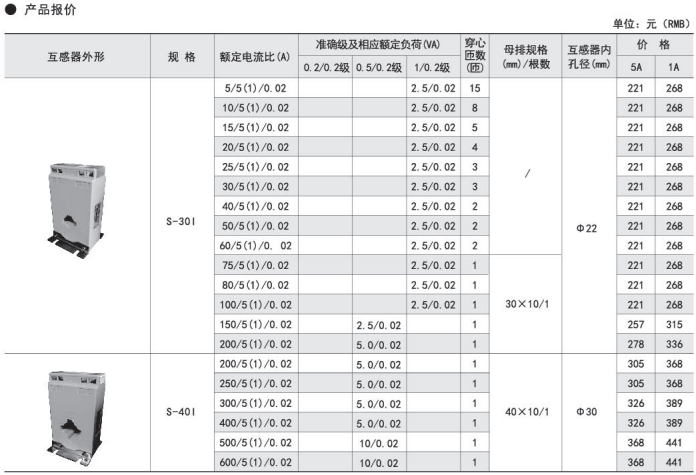

• 产品报价

  AKH-0.66S系列双绕组型电流互感器

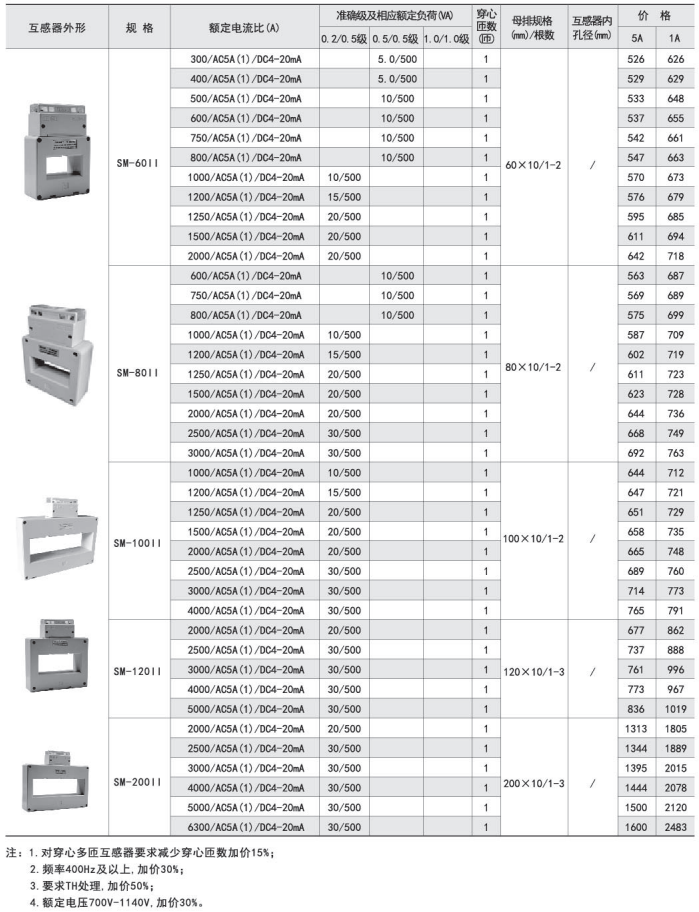

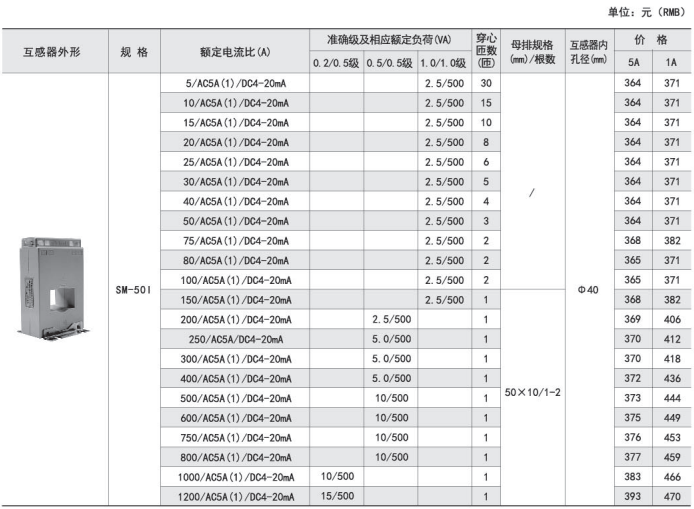

  AKH-0.66SM自控仪表用电流互感器
